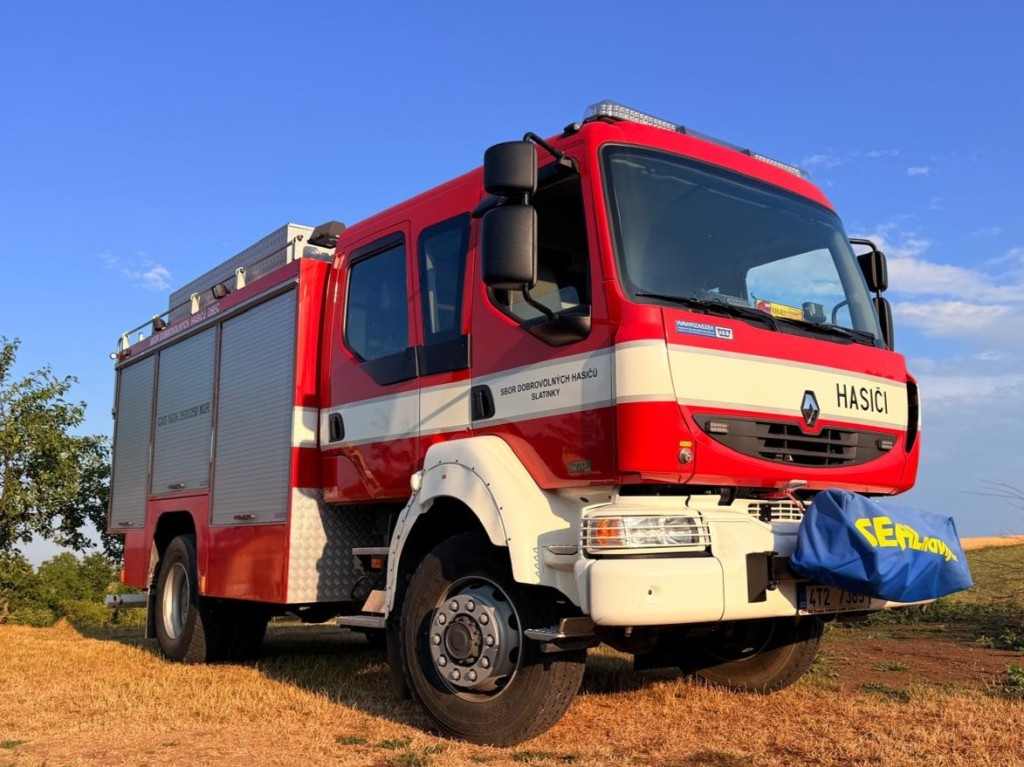

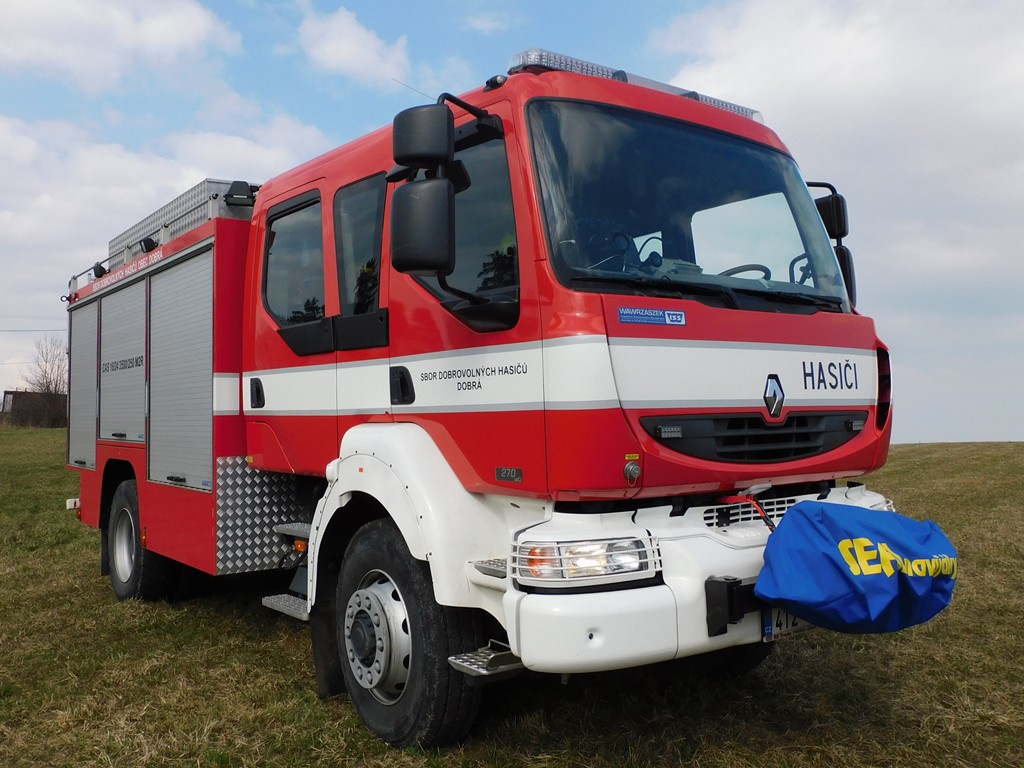

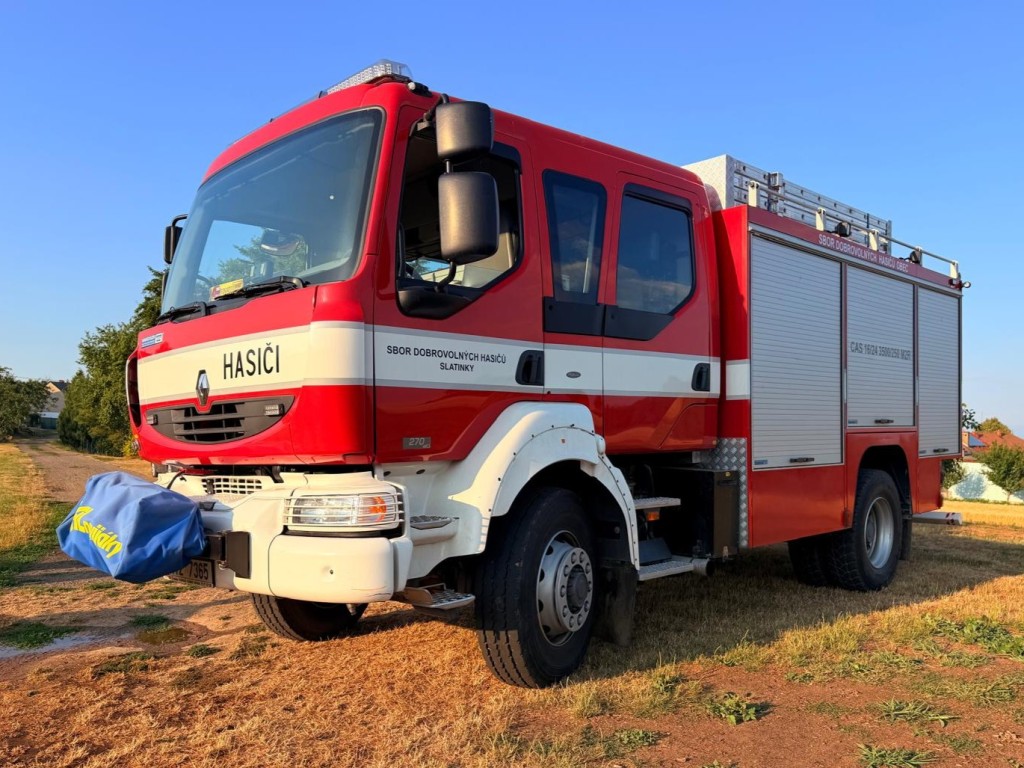

Cisternová automobilová stříkačka CAS 24

Cisternová automobilová stříkačka CAS 24 Renault Midlum 4×4 Offroad je požární automobil určený především k zásahům u požárů, dopravních nehod a technických událostí. Díky pohonu všech kol 4×4 Offroad je vozidlo vhodné také pro zásahy v náročném terénu a v místech s horší dostupností. Vozidlo disponuje nádrží na vodu o objemu 3 500 litrů, nádrží na pěnidlo o objemu 250 litrů a požárním čerpadlem RUBERG.

Vozidlo je postaveno na robustním podvozku Renault Midlum 4×4 Offroad s vysokou světlou výškou a pohonem všech kol. Nástavbu požárního automobilu vyrobila společnost WISS.

Vysvětlení označení:

  • CAS - cisternová automobilová stříkačka
  • 24 - průtok požárního čerpadla přibližně (2 400 litrů/min)
  • Renault Midlum 4×4 Offroad - typ podvozku a pohonu vozidla

Technické údaje:

Rozměry:

  • délka: 7 186 mm
  • šířka: 2 400 mm
  • výška: 3 059 mm
  • rozvor: 3 948 mm
  • přední převis: 1 390 mm
  • zadní převis: 1 967 mm
  • rozchod předních kol: 1 975 mm
  • rozchod zadních kol: 2 039 mm
  • světlá výška vpředu: 349 mm
  • světlá výška vzadu: 313 mm

Hmotnost:

  • celková hmotnost: 14 000 kg
  • užitečná hmotnost: 8 277 kg
  • hmotnost podvozku s kabinou: 5 723 kg

Motor:

  • typ: Renault dCi 6
  • druh motoru: řadový šestiválec, vznětový
  • zdvihový objem: 6,18 l
  • výkon: 195 kW (265 HP)
  • krouticí moment: 900 Nm
  • emisní norma: EURO 3
  • maximální rychlost: 90 km/h
  • pohon: 4×4 Offroad

Požární čerpadlo:

  • typ: RUBERG
  • bronzové odstředivé čerpadlo
  • nízkotlak: 2 400 l/min při 0,8 MPa
  • vysokotlak: 200 l/min při 40 MP

Nádrže:

  • nádrž na vodu: 3 500 l
  • nádrž na pěnidlo: 250 l

Ostatní technické údaje:

  • poloměr otáčení: 8 850 mm
  • přední nájezdový úhel: 24°
  • pohon: 4×4
  • výrobce nástavby: WISS
  • maximální rychlost: 90 km/h

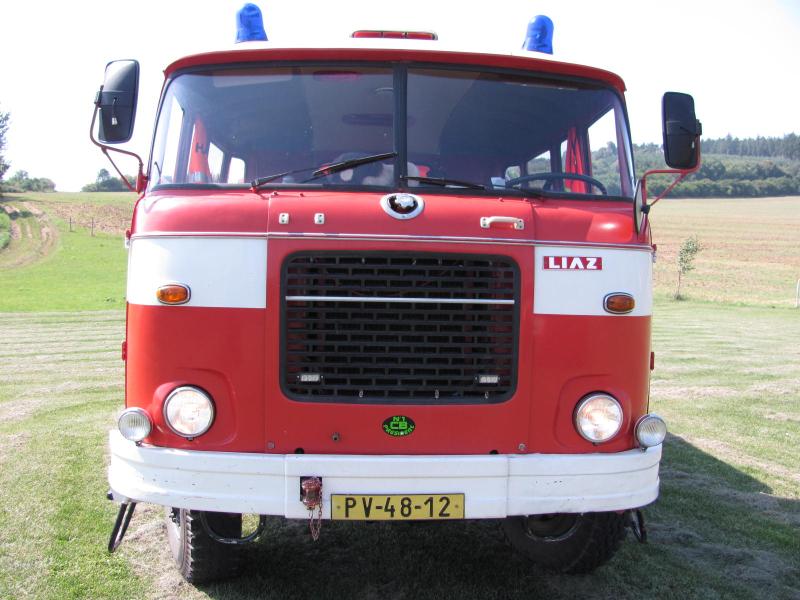

Cisternová automobilová stříkačka CAS 25

Cisternová automobilová stříkačka CAS 25, je požární automobil určený k rychlému zásahu při požáru a místech s nedostatkem vody. Cisternovou automobilovou stříkačku tvoří podvozek Š 706 RTHP, trambusová karoserie pro osmičlennou posádku, nádrže na vodu a pěnidlo, čerpací zařízení a ukládací prostory pro požární příslušenství.

Výrobce: podvozek - Liaz n.p. Jablonec nad Nisou, nástavba - Karosa n.p. Vysoké Mýto.

Vysvětlení označení:

  • CAS - cisternová automobilová stříkačka
  • 25 - výkon čerpadla (2 500 litrů/min)
  • Š 706 RTHP - typ podvozku

Technické údaje:

Rozměry:

  • délka: 7 550 mm
  • šířka: 2 435 mm
  • výška: 2 870 mm
  • světlost: 280 mm
  • rozvor: 4 000 mm
  • rozchod kol, předních: 1 880 mm
  • rozchod kol, zadních: 1 755 mm

Hmotnost:

  • pohotovostní: 9 200 kg
  • užitečný náklad: 4 370 kg
  • celková hmotnost: 13 570 kg
  • nádrž na palivo: 175 l

Motor:

  • typové označení: Škoda 706 RT
  • druh motoru: vznětový, řadový, čtyřdobý, OHV, kapalinou chlazený šestiválec
  • celkový objem válců: 1 1781 ccm
  • výkon motoru při 1 900 ot/min.: - 118 kW
  • spojka: suchá kotoučová
  • převodovka: 5 stupňů dopředu, jeden vzad, pomocná pohon pro požární čerpadlo
  • přední náprava: hnací, tuhá s vzpinatelným pohonem a uzávěrkou diferenciálu
  • zadní náprava: hnací, tuhá s uzávěrkou diferenciálu

Požární čerpadlo:

  • typ: 3 408
  • odstředivé, jednostupňové, hřídel čerpadla je těsněna hnětací ucpávkou
  • jmenovité otáčky: 2 920 min.
  • počet sacích hrdel 150: 2 ks
  • počet výtlačných hrdel 75: 4 ks
  • jmenovitý průtok vody při geodetické sací výšce do 1,5 m a tlaku 800 kPA: 2 500 l/min.
  • max. geodetická sací výška: 7,5 m
  • vývěva: plynová na spálené plyny, umístěna ve výfukovém potrubí

Nádrž:

  • na vodu: 3 500 l
  • na pěnidlo: 200 l

Ostatní technické údaje:

  • max. rychlost: 85 km/hod
  • průměr. spotřeba: 27 l/100 km
  • spotřeba oleje: 0,3 l/100 km

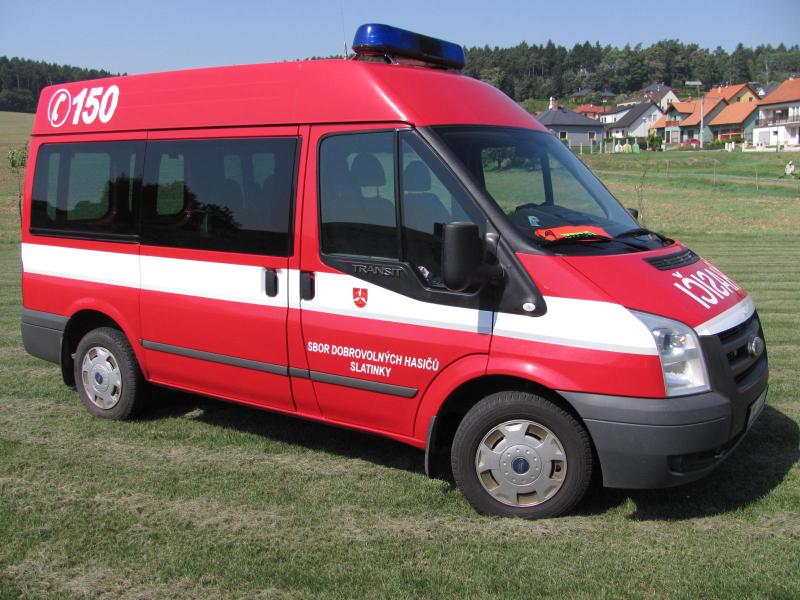

Vozidlo FORD Transit Kombi SWB 280

Tento dopravní automobil používá naše jednotka jako druhé výjezdové vozidlo při požárech, povodních, živelných pohromách, likvidaci nebezpečného hmyzu, dopravě osob a potřebného vybavení. Vozidlo bylo vyrobeno v roce 2007 a obec tento automobil jednotce zakoupila v roce 2010.

Technické údaje automobilu:

Rozměry:

  • délka: 4 863 mm
  • šířka: 2 374 mm
  • výška: 2 385 mm
  • rozvor náprav: 2 933 mm

Hmotnost:

  • pohotovostní: 1 636 kg
  • užitečný náklad: 1 200 kg
  • celková hmotnost: 2 800 kg
  • nádrž na palivo: 65 l

Podvozek:

  • čtyřdveřová kabina jednoprostorová nedělená pro 9 osob
  • celoskříňové provedení VAN
  • přední náprava hnací s funkcí TCS
  • posuvné druhé dveře na pravé straně
  • druhá a třetí řada sedadel je odnímatelná
  • zadní dvoukřídlé dveře, tyto se otvírají až do 180°
  • vnitřní osvětlení kabiny předního a zadního prostoru
  • všechny sedadla jsou vybavené opěrkou hlavy a bezpečnostními pásy
  • v zadní části vozidla je tažné zařízení ISO 50 pro tažení nebržděného přívěsu do 750 kg.

Motor:

  • typ označení: 2.2 Duratorq TDCi
  • druh motoru: řadový, čtyř válcový DOHC, vznětový přeplňovaný turbodmychadlem z mezichladičem plnícího otvoru, více bodové přímé vstřikování paliva common rail
  • výkon motoru: 63 kW (85k) při 3 500 otáčkách
  • spojka: suchá kotoučová, jednohmotový setrvačník
